在金属3D打印领域，我们常听到客户兴奋地问：“打印件什么时候能发货？” 而我们的回答往往是：“打印只需几十小时，后处理却要数天。” 这不是拖延，而是对品质的敬畏。

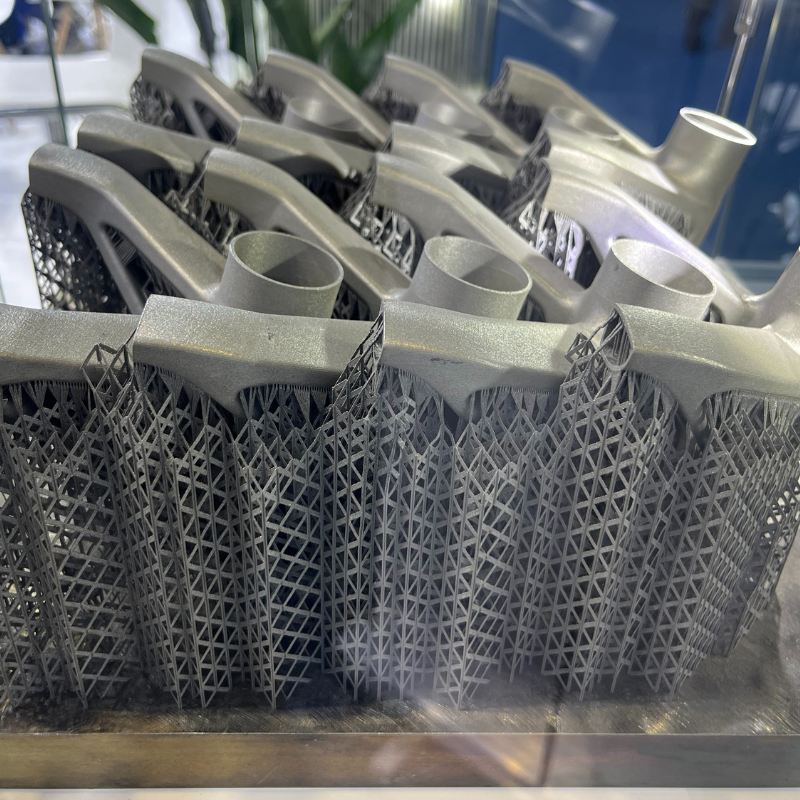

很多人误以为，金属3D打印机吐出成品的那一刻，工作便已结束。事实上，刚从设备中取出的零件，只能算“毛坯”——它承载着近乎成型的几何轮廓，却远未达到使用标准。真正决定零件最终性能、尺寸精度和使用寿命的，恰恰是打印完成后的后处理环节。 跳过或简化后处理，轻则导致装配失败，重则引发服役断裂，代价远超想象。

今天，杭州3D打印服务商就从工程角度，拆解金属3D打印后处理中不可省略的三道核心工序。

第一道：热处理——消除“隐形地雷”

金属3D打印的本质是微区冶金——激光或电子束以极高能量密度扫描粉末，熔池在毫秒级时间内经历“熔融-凝固-冷却”的剧烈热循环。这种非平衡过程会在零件内部冻结大量残余应力，犹如埋下一颗颗“隐形地雷”。

若不进行去应力退火，这些应力会在后续加工或使用中逐步释放，导致零件翘曲、薄壁结构变形，甚至出现微裂纹。对于航空钛合金部件，残余应力还可能诱发氢脆和应力腐蚀开裂，直接威胁飞行安全。

不同材料对应不同热处理制度：

· 钛合金（TC4/Ti-6Al-4V）通常需要真空退火，在700~800℃下保温数小时，随炉冷却，既消除应力，又调控α+β相比例，提升塑性；

· 不锈钢（316L/17-4PH）多采用固溶+时效，通过高温固溶使析出相重新溶解，再经时效析出强化相，使硬度提升20%~30%；

· 铝合金（AlSi10Mg）则常用直接时效或热等静压（HIP），后者还能同步闭合内部气孔，致密度可达99.9%以上。

我们的经验是：热处理不是“加热-冷却”的简单重复，而是基于热力学模拟和实测测温曲线，为每批次零件定制工艺曲线。 只有这样，才能将内应力降至安全阈值以下，同时避免过烧或晶粒异常长大。

第二道：表面处理——从“粗糙毛坯”到“光洁艺术品”

打印态的金属零件，表面布满层纹、球化颗粒和未熔粉末粘附，Ra（轮廓算术平均偏差）通常在6~12μm之间，远高于精密制造要求的Ra 1.6μm甚至更低。

粗糙表面不仅是美观问题，更是功能性隐患：

· 疲劳寿命：表面微观凹坑成为应力集中源，在交变载荷下极易萌生疲劳裂纹，使疲劳强度降低40%~60%；

· 耐腐蚀性：粘粉层下的微孔隙容易滞留腐蚀介质，点蚀电位显著下降；

· 摩擦磨损：粗糙表面增大摩擦系数，对滑动配合件尤为不利。

我们的表面处理工具箱包括：

· 喷砂/玻璃珠：快速清除表层粘粉，统一外观色泽，适用于非配合面；

· 化学抛光/电解抛光：通过溶解反应去除表面凸起，实现光泽度提升，适合复杂内腔；

· 钝化/电镀：对不锈钢或铜合金，钝化可增厚致密氧化膜，电镀则赋予耐磨或导电功能层；

· 激光重熔/磨粒流：针对内部流道或异形曲面，采用磨粒流研磨，使内表面Ra降至3μm以下。

关键点在于：不同材料对表面处理敏感度迥异——钛合金过度喷砂可能引入污染层，铝合金化学抛光需严格控制时间防止过腐蚀。 我们依据材料牌号和最终用途，匹配最优工艺组合，而非“一刀切”。

第三道：精密机加工——守住“最后一微米”

尽管金属3D打印已能实现±0.1mm的尺寸公差，但对于轴承安装孔、法兰密封面、螺纹接口等关键部位，动辄要求±0.02mm乃至±0.005mm的精度，这是增材制造难以直接达成的。

原因在于：打印过程中的热变形、支撑去除后的应力释放、以及层厚累积误差，都会在精密配合面上放大。如果直接使用打印面进行装配，可能出现过盈配合卡死、间隙配合松动，甚至密封失效。

我们的标准流程是：

· 打印毛坯预留0.3~0.5mm加工余量；

· 热处理后进行三坐标测量，标定基准面；

· 采用五轴CNC精加工，一次装夹完成车、铣、钻、铰等工序；

· 对薄壁件采用低温切削和微量润滑，防止切削热导致二次变形。

以某医疗器械零件为例，其安装孔要求公差±0.015mm，我们通过“打印+热处理+CNC铰孔”的工艺链，将Cp值（过程能力指数）稳定在1.67以上，实现100%合格交付。

行业提醒：低价背后的“隐形减法”

市场上部分低价打印方案，往往在后处理上做“减法”——省略热处理仅靠自然时效，简化喷砂甚至直接用砂纸手工打磨，或对精密部位不做CNC精加工而默认“差不多就行”。

短期看，成本确实降低，但长期账本不容忽视：

· 变形导致的返工或报废，浪费的不仅是材料费，更是已投入的打印工时；

· 表面粗糙引发的早期腐蚀或磨损，让产品寿命缩短50%以上；

· 精密尺寸超差造成的装配困难，可能拖累整个项目进度，损失远超过节省的后处理费用。

我们始终坚信：后处理不是“额外成本”，而是“价值增值”。 每一道工序的严谨执行，都是对最终用户安全与信任的承诺。

作为专业的杭州金属3D打印服务商，我们为您提供端到端的一站式后处理解决方案，让您拿到的不是“打印件”，而是“即装即用”的高性能成品。

如果您希望零件具备可靠的强度、光洁的表面和精准的尺寸，欢迎联系我们！
