在3D打印技术日益普及的今天，打印件的强度问题始终是工程师和产品开发者最关心的核心指标之一。无论是原型验证还是终端零部件生产，强度直接决定了产品的可用性和使用寿命。作为专业的杭州3D打印服务厂家，希望通过本文帮助您深入理解影响打印强度的关键因素，并掌握从设计端提升强度的实用方法。

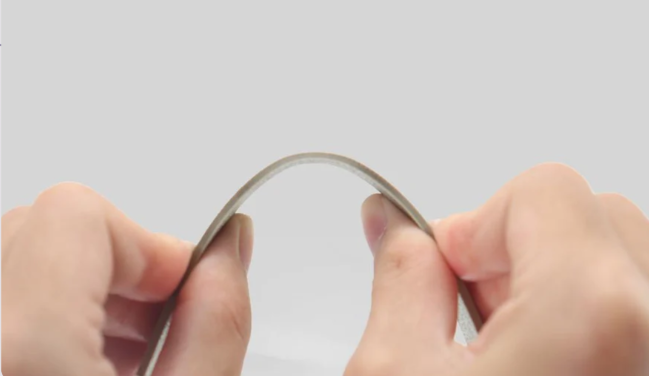

一、影响3D打印强度的六大核心因素

1. 材料选择：强度的根基

材料是决定打印件强度的第一道门槛。不同材料的分子结构和机械性能差异巨大：

PLA：刚性好，但脆性较大，抗冲击性弱

ABS：韧性优于PLA，但层间结合力一般

PETG：综合性能均衡，耐候性好

尼龙（PA）：出色的韧性和层间结合力，是功能件的理想选择

PC：高强度、高耐热，但打印难度较大

金属与复合材料：如碳纤维增强尼龙，比强度远超普通塑料

服务商建议：我司提供从标准树脂到工业级尼龙、碳纤维增强复合材料等30余种材料选择，工程团队可为您推荐最优匹配方案。

2. 打印方向：容易被忽视的关键变量

3D打印具有各向异性特性——Z轴（层间）方向的强度通常仅为XY平面的60%~80%。这是因为层与层之间的结合力弱于层内分子链的连续性。

典型对比（以FDM为例）：

XY平面拉伸强度：~50 MPa

Z轴方向拉伸强度：~35-40 MPa

这意味着：受力方向应尽量平行于打印层平面，而非垂直于层间界面。

3. 层高与喷嘴尺寸

较小的层高（如0.1mm）虽能提升表面质量，但层间接触面积减少，反而可能降低层间结合强度。0.2mm层高通常在强度和精度间取得较好平衡。更大的喷嘴（如0.6mm）配合较宽挤出宽度，能有效提升层间接触面积，增强结合力。

4. 填充密度与填充图案

填充密度直接影响整体强度，但存在“收益递减点”：

20%~40%：强度增长显著

40%~70%：强度增速放缓

70%以上：边际收益极小，仅增重增本

填充图案对比（抗拉/抗弯性能）：

网格/三角形：各向同性较好

蜂窝/六边形：重量效率最优

直线/同心：特定方向性能优异

对于外观件，15%-25%填充已足够；功能结构件建议40%-60%；高承载部件可考虑100%填充或采用特殊填充策略。

5. 壁厚与外壳层数

外壳（外壁）是承受载荷的第一道防线。增加外壳层数比单纯提高填充密度对强度的贡献更大。建议：

一般部件：壁厚≥1.2mm（至少3层外壳）

承重部件：壁厚≥2mm（至少5层外壳）

6. 打印温度与冷却控制

过低的打印温度会导致层间融合不充分；过高的温度虽能改善结合，但可能引发材料降解、悬垂变形等问题。冷却风扇的控制同样关键——过度冷却会削弱层间结合强度。

二、从设计端提升强度的七大实战方法

1. 优化受力方向设计

核心原则：识别主应力方向，将关键承载特征沿XY平面布置。

设计示例：

螺栓柱/卡扣：轴向受力件应设计为平躺打印，而非竖直打印

挂钩：将挂钩的开口方向与打印层方向垂直，避免层间剥离风险

2. 增加圆角与应力释放结构

尖角是应力集中点，也是裂纹萌生的源头。在拐角处添加R≥2mm的圆角，可使应力集中系数降低30%~50%。

3. 采用蜂窝或仿生内部结构

借鉴自然界的高强度-重量比结构，在保证强度的同时减轻重量：

蜂窝结构：六边形阵列，压缩强度优秀

晶格结构：拓扑优化生成，比强度极高

仿骨多孔结构：兼具轻量与能量吸收特性

服务亮点：我司支持复杂晶格结构的一体化打印，无需额外组装成本。

4. 加强关键截面的壁厚

对承受弯曲、扭转的部位，优先增加局部壁厚而非全局填充密度。采用渐进式壁厚过渡，避免截面突变导致的应力集中。

5. 设计自支撑角度减少支撑

支撑结构不仅影响表面质量，拆除支撑后留下的痕迹也可能成为强度薄弱点。设计时尽量将悬垂角度控制在≤45°，减少支撑需求。

6. 预留装配余量与应力释放槽

对于需要装配的部件，预留0.2~0.4mm的配合间隙，避免过盈配合带来的内应力。在长平板表面设计应力释放槽，防止翘曲变形。

7. 合理规划分件与组合策略

对于超大型或复杂结构件，考虑将部件拆分为多个子件分别打印，再通过胶接、超声波焊接或机械连接组装。拆分策略可在最优方向上打印每个子件，充分发挥各向异性优势。

三、实战案例：某无人机臂架强度提升

初始方案：臂架竖直打印，PLA材料，20%填充，壁厚1.0mm

问题：飞行中出现层间开裂

优化后方案：

打印方向改为平躺（受力方向平行于层）

材料更换为碳纤维增强尼龙

壁厚增加至2.0mm，外壳层数5层

填充密度提升至45%，蜂窝图案

应力集中处增加R3圆角

结果：抗弯强度提升约210%，通过极限载荷测试。

• 给产品开发者的设计自检清单

3D打印的强度优化是一个贯穿“材料-设计-工艺”全流程的系统工程。作为一家拥有多年工业级3D打印服务经验的专业厂商，我们不仅提供高品质的打印服务，更致力于为客户提供从设计咨询、材料选型到后处理的全链路技术支持。

如果您正在为杭州3D打印零件的强度问题困扰，欢迎联系我们技术专家：180-4267-7785（贾经理）。我们免费提供设计方案评估与优化建议，助您一次打印成功。
